MX1919 модуль

195 руб.

Нет в наличии

Артикул: 82 Категория:

Описание

Модуль может реализовывать функцию прямого и обратного регулирования скорости, с тепловой защитой и автоматическим восстановлением.

Параметры продукта:

1. Двухсторонний h-мост , может приводить в движение два двигателя постоянного тока или один 4-проводной двухфазный шаговый двигатель ;
2. Питающее напряжение 2-10 V;
3. Сигнал входного напряжения 1,8-7V;
4. Максимальный рабочий ток 2.5A;
5. Встроенная схема защиты от перегрева (TSD) с эффектом гистерезиса, не нужно беспокоиться о блокировке двигателя;
6. Размер изделия: 31*32*5 мм (длина, ширина и высота)
7. Диаметр монтажного отверстия: 2 мм.
8. Вес: 11 г
1919

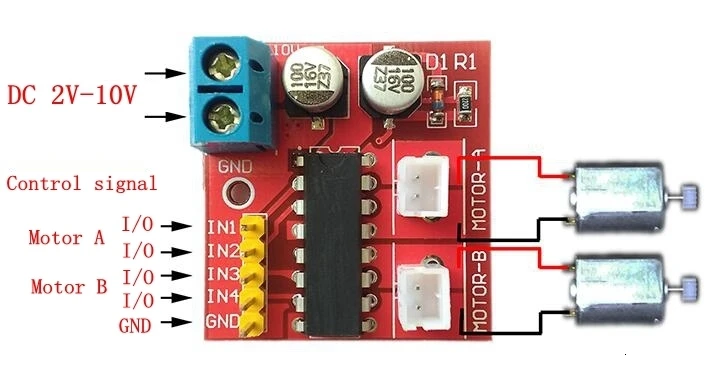

INx подключен к порту MCU I / O, MOTOR-A и MOTOR-B подключены к двигателю.
Логическая Таблица правды двигателя постоянного тока:
1

Схема:

4



Размер:

3
